Máy hàn Laser YAG thép không gỉ tốc độ nhanh

Ưu điểm:

1) Tốc độ nhanh, độ sâu cao và hầu như không có biến dạng.

2) Trong phòng hoặc các điều kiện đặc biệt cho các thiết bị hàn và hàn.ví dụ, một tia laser đơn giản bởi từ trường.chùm tia sẽ không được bù ； laser trong chân không, không khí và một số khí trong môi trường có thể áp dụng hàn, và truyền vật liệu trong suốt bằng thủy tinh hoặc chùm tia vào hàn;

3) Có thể hàn vật liệu nóng chảy khó khăn, chẳng hạn như titan, thạch anh, vv Có thể hàn vật liệu đồng phân với chất lượng tốt.

4) Mật độ công suất cao sau khi lấy nét bằng laser.Khi hàn phôi công suất cao, tỷ lệ độ sâu có thể là 5: 1, tiptop có thể lên đến 10: 1

5) Có thể được sử dụng cho mối hàn nhỏ.Các chùm tia laser được tập trung vào một ánh sáng, và có thể sử dụng định vị chính xác trong sản xuất hàng loạt, tự động hóa một mảnh nhỏ. Nhóm hàn;

6) Để hàn các khu vực không thể tiếp cận, như vậy hàn khoảng cách dài, tiếp xúc với tính linh hoạt.

Máy bao gồm các chi tiết bộ phận

Thiết bị này bao gồm nguồn laze (Buồng mạ vàng), bộ cấp nguồn laze, hệ thống làm mát, hệ thống định vị laze, hệ thống lấy nét, hệ thống liên kết hai trục, hệ thống điều khiển PC công nghiệp, hệ thống màn hình CCD, v.v.

Tiêu chuẩn kỹ thuật chính của máy

1) Cung cấp năng lượng laser

Công suất laser của mạch điện hoặc mạch chính, được kích hoạt bởi mạch điều khiển hoặc mạch điện, mạch bảo vệ, với dòng và thiết bị bảo vệ lưu lượng, dòng điện, độ rộng và tần số phải được chuyển.sức mạnh cũng đã làm cho các chức năng sóng có thể dựa trên nhu cầu thiết lập các dạng sóng đầu ra, cho một vật liệu hàn khác nhau.công suất của bảng hoạt động hiện tại và chiều rộng và tần số, công việc của chức năng đó.các chỉ số cụ thể của nó như sau:

Nguồn cung cấp đầu vào: ba pha / 50Hz / 40A 380v ± 5

Đánh giá cấp nguồn: 15KW

Xung làm việc hiện tại 0－500A

Nguồn điện giới hạn không ổn định: ≤ ± 5 ％

2) Nguồn laser:

Các nguồn laser sử dụng khoang sứ có tuổi thọ cao từ Anh (hiệu suất cao, ổn định nhiệt tốt, chống ăn mòn, chuyển đổi quang điện cao. Chế độ chùm tia tốt, có thể đạt được để tiếp tục hoạt động), đèn Xe-kép và khoang laser đơn.

3) Hệ thống làm mát

Nguồn laser phải bằng nước tinh khiết của nước cất.

Hệ thống làm mát bằng nhiệt độ nước, do cảnh sát và chức năng bảo vệ.

Lưu hành một cách tuyệt vời:

Phạm vi kiểm soát nhiệt độ: 20-25 ° C

Nhiệt độ ổn định: ± 10c

Dòng nước làm mát: 20-35L / phút

Bảo vệ thất bại: Công suất laser với một chuỗi chảy để bảo vệ và bảo vệ ấm hơn

Công suất làm mát: 5P

Đối với việc sử dụng bảo vệ nước:> 3 tháng

4) Hệ thống định vị laser:

Sử dụng ánh sáng laser bán dẫn làm hướng dẫn cho hệ thống quang học định mức và hoạt động để chỉ ra vị trí.

5) Hệ thống lấy nét và quang học:

Áp dụng đầu ra laser đơn, tiêu cự hàn F = 100mm (tùy chọn f = 80/120 / 150mm)

Kích thước khuôn mặt: 0,2-1,5mm, Phù hợp với hệ thống đèn chiếu sáng và thiết bị bảo vệ khí cùng trục.

6) Hệ thống màn hình CCD:

Áp dụng cùng một hệ thống màn hình trục, (phù hợp với màn hình LCD trắng đen 9,2 inch), gấp 20 lần bội số lớn.

Ứng dụng:

Công nghiệp ứng dụng:Đối với ngành công nghiệp truyền thông di động, nghệ thuật và hàng thủ công và đồ trang sức, và linh kiện điện tử, ngoại hình cảm biến, máy móc chính xác, phần cứng, phụ tùng cho xe hơi, v.v.

Tài liệu ứng dụng:Thép không gỉ, thép carbon trơn, thép hợp kim: hàn và thép không gỉ, thép giữa hàn và thép không gỉ thép thấp, thép không gỉ-310 316, thép hợp kim và 347 niken, các cấp độ khác nhau của niken, titan, niken, thiếc, đồng, nhôm, niobi, vàng, bạc của kim loại hoặc hợp kim cùng một kim loại để hàn.Đồng và niken, titan, đồng và niken, titan, titan, molypden, đồng thau, đồng và thép cacbon thấp, đồng, kim loại để hàn.

Trường hợp ứng dụng: máy hàn laser Được sử dụng rộng rãi trong vỏ kim loại pin điện thoại di động, hàn, hàn khung kính, hàn bàn phím, hàn thép silicon và thép không gỉ khi hàn, đồ nội thất và chân không, cốc, bát, tay nắm cửa và bugi, bộ lọc, mỡ , một ống sưởi ấm, v.v.

Thông số hiệu suất

Yêu cầu môi trường làm việc:

1) Được sử dụng trong nhiệt độ phòng

2) Yêu cầu cung cấp điện: Ba pha 380V ； 50Hz.

3) Mạng lưới cung cấp điện: ± 5%, dao động phù hợp với mạng lưới quốc tế.biên độ cao hơn 5% và với dòng chảy tự động, ổn định.

4) Gần nơi lắp đặt không được có nhiễu điện từ mạnh.việc cài đặt bằng cách tránh một đài phát thanh hoặc khởi động các đài chuyển tiếp.

5) Nền móng của nó nhỏ hơn biên độ rung: 50um, nhỏ hơn 0. 05g nhỏ hơn 3. để tránh dập tắt một số lượng lớn các thiết bị máy công cụ gần đó.

6) Yêu cầu về không gian thiết bị để đảm bảo không có khói bụi, tránh và mài mòn kim loại bụi đối với môi trường làm việc nghiêm túc.

7) Một số môi trường phải là để ngăn chặn sàn tĩnh, và tăng cường tấm chắn, v.v.

8) Công việc của nước để làm mát các nhu cầu về chất lượng nước, sử dụng nước chưng cất, hoặc có thể không sử dụng nước máy và nước khoáng cho ion kim loại cao hơn hoặc nước khoáng khác.

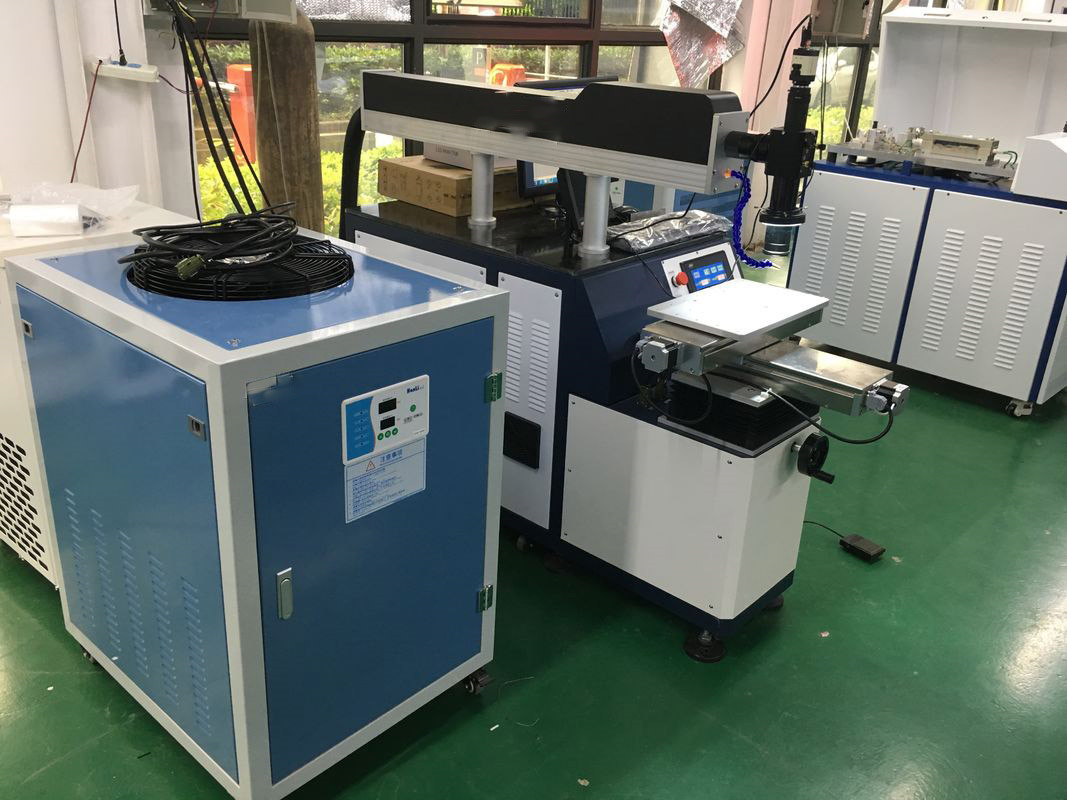

Máy hàn laser mẫu để tham khảo:
